研發、制造、生產和銷售于一體的顯示技術方案集合商天正達今天為大家講講液晶顯示屏MIPI接口的傳輸速率是多少?液晶顯示屏MIPI接口的傳輸速率。MIPI接口的傳輸速率因協議和物理層標準的不同而有所差異，常見速率范圍從幾百M(fèi)bps到數十Gbps不等，具體如下：

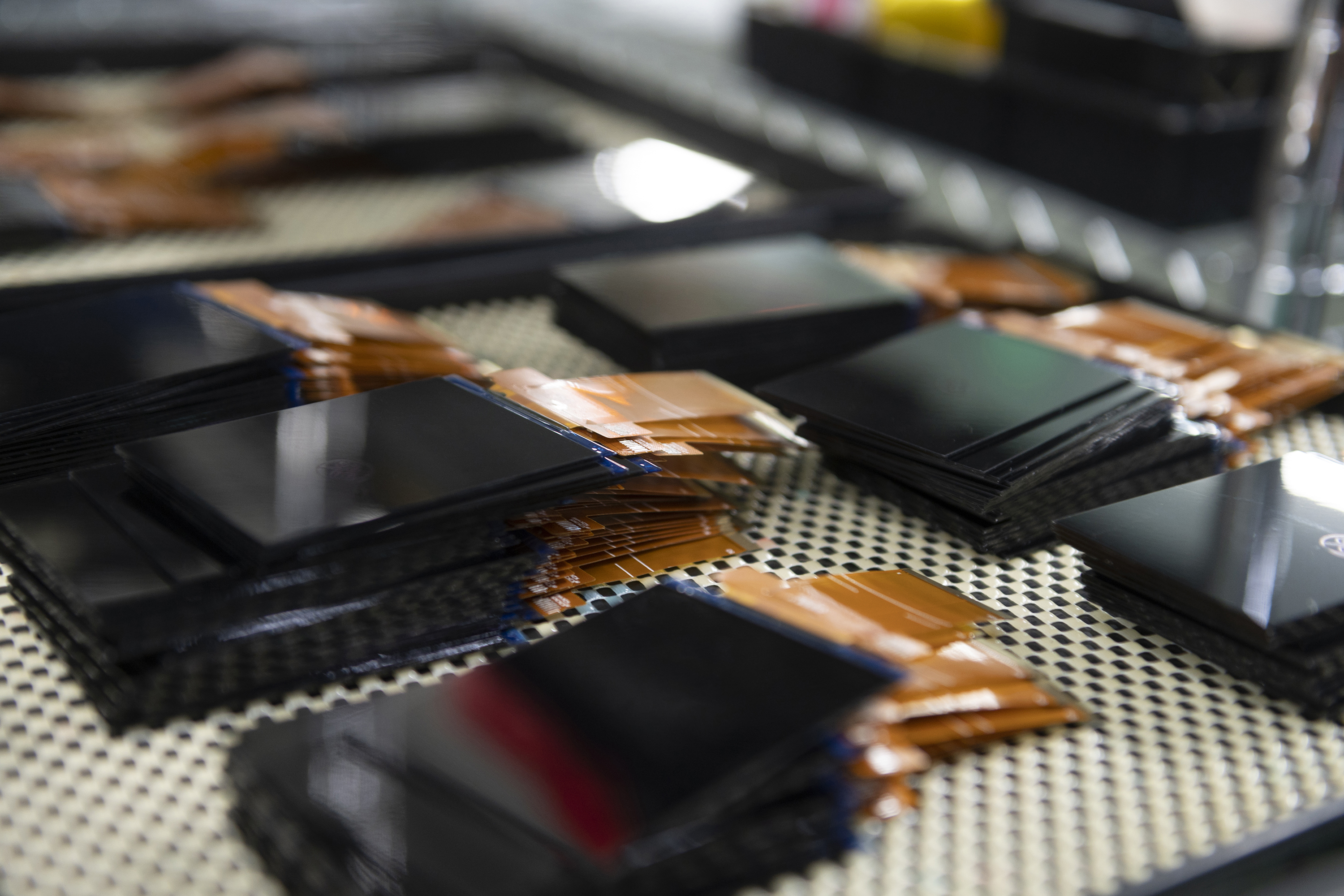

  液晶顯示屏MIPI接口的傳輸速率

  一、按協議分類的傳輸速率

  MIPI CSI-2(攝像頭接口)

  典型速率：與D-PHY或C-PHY配合使用，速率與物理層匹配。

  D-PHY版本：

  最高支持 2.5 Gbps/lane(如D-PHY v2.5)，適用于高分辨率攝像頭(如4K視頻傳輸)。

  低版本D-PHY支持 1.5 Gbps/lane，滿足基礎需求。

  C-PHY版本：

  支持 6 Gbps/lane(如C-PHY v2.0)，通過三相編碼技術提升效率。

  未來目標速率可達 32 Gbps/lane(C-PHY v3.0)，支持16K顯示與多光譜成像。

  MIPI DSI(顯示接口)

  典型速率：與D-PHY或C-PHY配合，速率與物理層一致。

  應用場景：連接高分辨率顯示屏(如智能手機、筆記本電腦)，支持動態刷新率(如1-240Hz)和超高清顯示。

  MIPI A-PHY(汽車接口)

  速率范圍：

  v1.0版本：支持 16 Gbps 傳輸，未來可擴展至 48 Gbps。

  v1.1版本：高速數據速率提升至 32 Gbps，上行鏈路速率達 200 Mbps。

  特點：長距離傳輸(15米)，抗電磁干擾能力強，適用于自動駕駛傳感器冗余需求。

  MIPI I3C(傳感器接口)

  速率范圍：可達 幾百 Mbps，提供更快的數據傳輸速率和更低的功耗，適用于連接各種傳感器和外設。

  二、按物理層分類的傳輸速率

  MIPI D-PHY

  高速模式(HS)：

  傳輸速率：80 Mbps ~ 2.5 Gbps/lane(D-PHY v2.5)。

  應用：視頻流傳輸(如攝像頭、顯示屏)。

  低速模式(LP)：

  傳輸速率：10 Mbps以下，用于控制指令傳輸，靜態電流低至μA級。

  特點：需獨立時鐘線，采用差分信號對(Data Lane + Clock Lane)，支持雙向半雙工通信。

  MIPI C-PHY

  傳輸速率：2.5 Gsps ~ 6.0 Gsps/lane(C-PHY v2.0)，等效速率高達 16 Gbps/lane。

  特點：無獨立時鐘線，采用三相符號編碼(3-Phase Symbol Encoding)，每周期傳輸2.28 bits/符號，提升帶寬密度。

  MIPI M-PHY

  傳輸速率：10 Gbps ~ 11.6 Gbps/lane(Gear 4)，可擴展至多通道綁定。

  特點：高性能、高可靠性，支持自適應功耗管理，適用于超高清顯示與多攝系統。

  三、速率計算與影響因素

  像素速率與數據速率

  像素速率(Pixel Rate)：與分辨率和幀率相關，公式為：

  Pixel Rate=寬度×高度×幀率數據速率(Data Rate)：需乘以像素色深(Color Depth)，公式為：

  Data Rate=Pixel Rate×Color Depth通道速率(Data Rate per Lane)：若支持多l(xiāng)ane并行傳輸，需除以lane數量。

  MIPI時鐘頻率

  MIPI CSI在上升沿和下降沿均可傳輸數據，因此時鐘頻率為通道速率的一半：

  MIPI Clock=2Data Rate per Lane影響因素

  物理層協議：D-PHY、C-PHY、M-PHY的速率差異顯著。

  lane數量：多l(xiāng)ane并行傳輸可顯著提升總帶寬。

  編碼技術：如8b/10b編碼、3-phase編碼影響傳輸效率。
