研發、制造、生產和銷售于一體的顯示技術方案集合商天正達今天為大家講講天正達TS8270UN-2的連接方式有哪些?天正達TS8270UN-2的連接方式。天正達TS8270UN-2作為一款7英寸TFT LCD液晶顯示模組，其連接方式主要圍繞接口類型和信號傳輸展開，結合其技術參數與應用場景，可歸納為以下核心連接方式及要點：

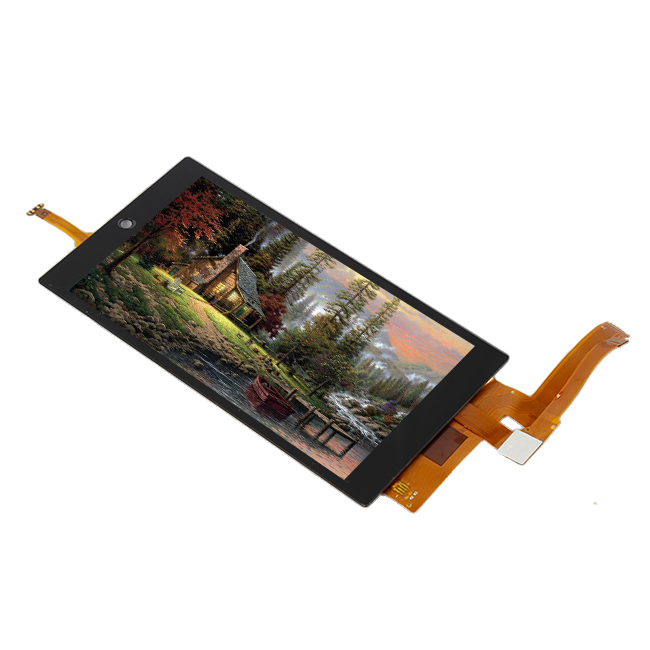

天正達TS8270UN-2的連接方式
一、核心接口類型：MIPI-4 Line
TS8270UN-2采用MIPI(Mobile Industry Processor Interface)接口，具體為4線MIPI DSI(Display Serial Interface)設計。這一接口類型決定了其連接方式的關鍵特性：
高速串行傳輸
MIPI DSI通過差分信號線(如CLKP/CLKN、D0P/D0N等)實現高速數據傳輸，支持高分辨率(如1024×600)和快速刷新率(通常≥60Hz)，滿足車載中控屏、工業設備等對實時顯示的需求。
4線配置平衡了帶寬與成本，適用于中尺寸顯示屏的連接。
低功耗與小體積
MIPI接口采用低壓差分信號(LVDS)技術，功耗低于傳統并行接口(如RGB)，且信號線數量少，便于在緊湊空間內布線，適合車載、智能家居等對體積敏感的場景。
兼容性與擴展性
MIPI DSI是移動設備(如智能手機、車載儀表)的主流顯示接口，TS8270UN-2的兼容性使其可輕松接入支持MIPI的主控芯片(如車載娛樂系統處理器、工業控制器)，減少適配成本。
二、物理連接方式：FPC/FFC柔性排線
TS8270UN-2的接口通常通過FPC(Flexible Printed Circuit，柔性印刷電路)或FFC(Flexible Flat Cable，柔性扁平電纜)實現物理連接：
FPC排線
結構：由聚酰亞胺或聚酯薄膜基材制成，表面覆蓋銅箔電路，具有輕薄、可彎曲的特點。
應用：直接焊接在TS8270UN-2的MIPI接口焊盤上，或通過連接器(如ZIF、BTB)與主板對接，適用于空間受限的場景(如車載中控屏內部布線)。
FFC排線
結構：由扁平銅箔導體夾在兩層絕緣薄膜之間制成，成本低于FPC，但彎曲半徑較大。
應用：通過標準化連接器(如0.5mm間距)與TS8270UN-2接口對接，常用于工業設備、智能家居等對成本敏感的場景。
三、信號傳輸協議：MIPI DSI標準
除物理接口外，TS8270UN-2的連接還需遵循MIPI DSI協議，確保數據正確解析：
協議層
MIPI DSI定義了顯示數據的封裝格式(如DCS命令、像素數據)、傳輸時序(如HSYNC、VSYNC)和錯誤檢測機制，主控芯片需通過驅動軟件配置這些參數，實現與TS8270UN-2的同步顯示。
初始化流程
連接后需通過I2C或SPI接口發送初始化命令(如設置分辨率、刷新率、背光亮度)，激活MIPI DSI鏈路。天正達通常提供配套的初始化代碼或工具，簡化開發流程。
四、應用場景中的連接實踐
車載顯示領域
連接對象：車載娛樂系統主控芯片(如瑞薩R-Car、NXP i.MX系列)。
實踐案例：TS8270UN-2通過FPC排線連接至主控板的MIPI DSI接口，主控芯片運行Linux或QNX系統，驅動顯示屏顯示導航、多媒體等信息。
優勢：MIPI接口的低延遲特性確保倒車影像等實時功能的流暢性。
工業控制領域
連接對象：工業PLC或HMI(人機界面)控制器。
實踐案例：TS8270UN-2通過FFC排線連接至控制器的MIPI接口，顯示設備狀態、操作菜單等。
優勢：MIPI接口的抗干擾能力(如差分信號)適應工業環境中的電磁干擾。
五、連接注意事項
信號完整性
MIPI DSI對信號完整性要求高，需確保排線長度≤15cm(具體視信號速率而定)，避免信號衰減導致顯示異常。
建議在排線兩端添加終端電阻(如50Ω)，匹配傳輸線特性阻抗。
靜電防護
MIPI接口對靜電敏感，需在排線連接器處添加ESD保護器件(如TVS二極管)，防止靜電擊穿。
溫度適應性
TS8270UN-2的工作溫度范圍為-20℃至+70℃，連接材料(如排線、膠水)需滿足此范圍，避免高溫導致排線脫落或低溫脆化。
關于天正達TS8270UN-2的連接方式有哪些?天正達TS8270UN-2的連接方式的知識點，想要了解更多的，可關注天正達官網，如有需要了解TFT-LCM、OLED、CTP等顯示觸控一體方案及模組產品的相關技術知識，歡迎留言獲取!
